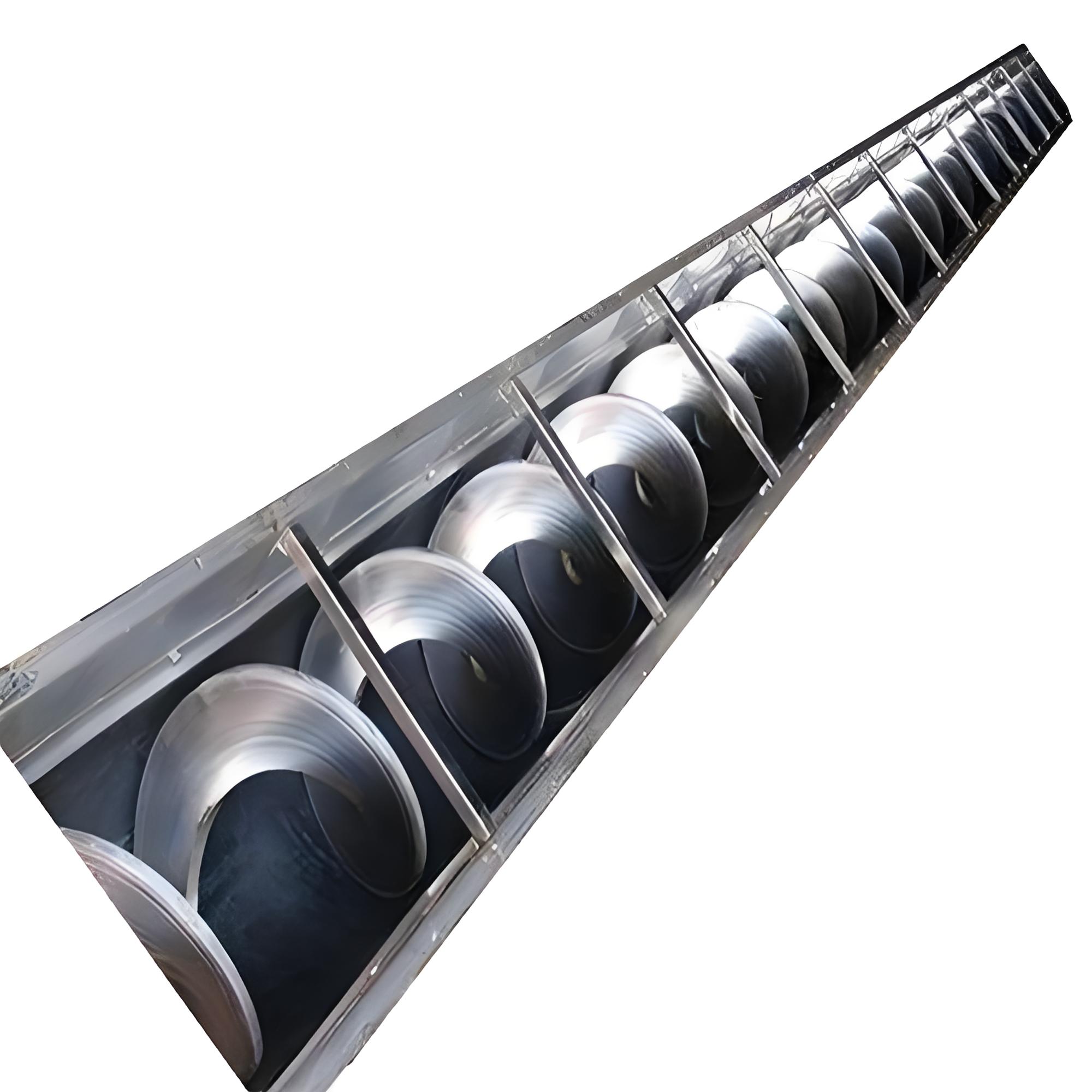

無軸螺旋輸送機

無軸螺旋輸送機是一種通過無中心軸的螺旋體旋轉來輸送物料的設備，適用于輸送黏性大、易纏繞、顆粒狀或塊狀的物料（如污泥、糞便、纖維狀物料等）。

其工作原理基于螺旋體的旋轉推動與料槽的約束作用，具體如下：

核心結構與工作機制

無軸螺旋體

由螺旋葉片焊接在實心軸（或柔性芯軸）上構成，無傳統中心軸，避免物料纏繞問題。

螺旋葉片通常為變螺距設計（如進料端螺距大、出料端螺距小），可實現物料的壓縮輸送。

U 型料槽

采用耐磨材料（如不銹鋼、鑄鐵）制成，內壁光滑，減少物料滯留。

料槽上方可加蓋密封，防止粉塵外溢，適用于環保要求高的場景。

驅動裝置

由電機、減速機、聯軸器等組成，驅動螺旋體旋轉。

可配備扭矩保護裝置，避免過載損壞設備。

工作流程解析

物料進料

物料從進料口落入料槽，堆積在螺旋體底部。

對于流動性差的物料（如污泥），可通過料斗或破碎裝置輔助進料。

螺旋推動作用

螺旋體旋轉時，葉片沿軸向推動物料。

無軸設計使螺旋體能直接 “切入” 黏性物料，避免中心軸與物料的纏繞阻力，尤其適合處理含纖維、帶狀雜質的物料（如生活垃圾中的織物）。

軸向輸送與擠壓

物料在葉片推動下沿料槽軸向移動，過程中可能因螺距變化（如逐漸縮小）產生擠壓效果，降低物料含水率（如用于污泥脫水預處理）。

對于水平或傾斜輸送（傾角通常≤20°），物料靠自身重力與螺旋推力的合力前進；垂直輸送需更高轉速和結構強度（較少見）。

出料與排渣

物料從出料口排出，完成輸送；若需分離雜質，可在料槽末端設置篩網或過濾裝置。
